Característica global.
El controlador de potencia OVR10 está conectado directamente con Harting Plugs a un horno y a la fuente de alimentación de CA.
OVR10 es un esclavo Profibus DP y está conectado a la fuente de 24 VCC.
Especificaciones mecánicas.

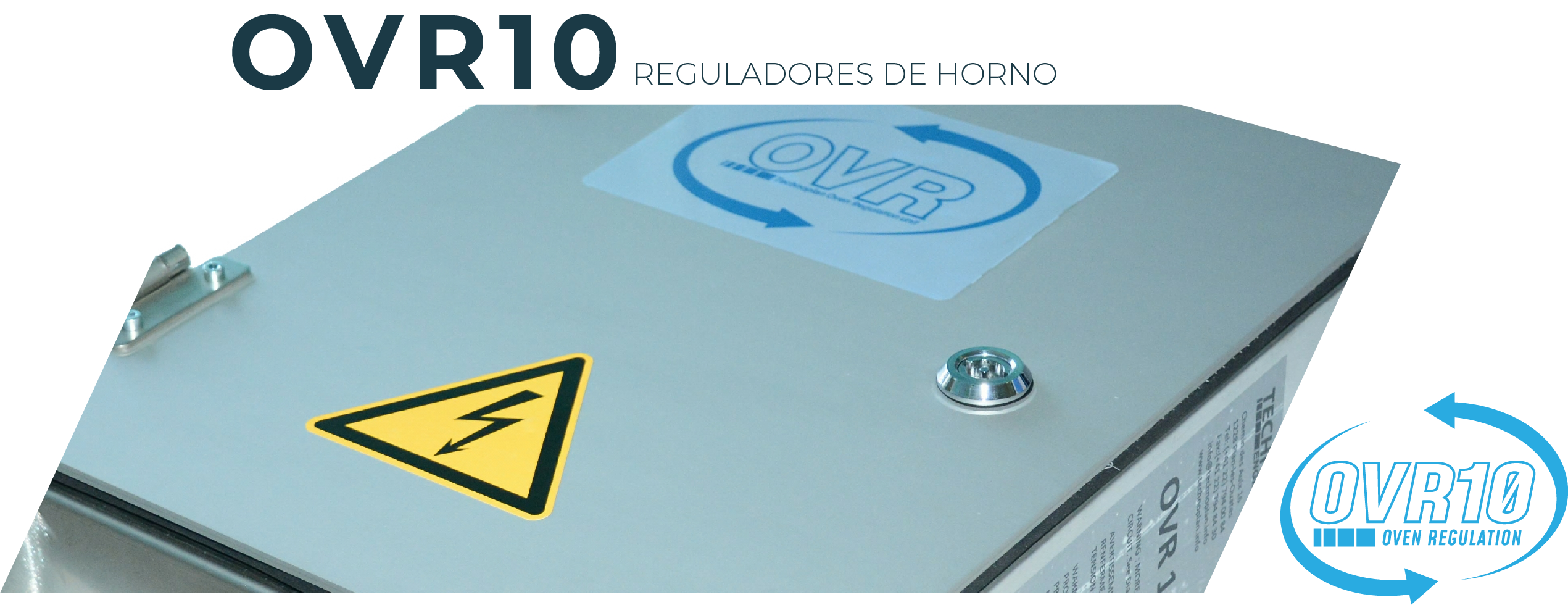

Carcasa en acero inoxidable 304L (380 x 300 x 170 mm).
Especificaciones técnicas.
Hasta 10 canales regulados por potencia o voltaje con +/- 0.5% de precisión.
Modo de control de canales, cruce por cero o ángulo de fase.
Detección rápida de lámpara rota (máximo 200 mS).
Esclavo Profibus DP a 12 Mb / s.
Temperatura ambiente 0 a +50 C.
Grado de protección IP65.
Especificaciones eléctricas.
Fuente de alimentación: 2 (fases + tierra) 180 a 530 VCA – 47 a 63 HZ – 75 A máx.

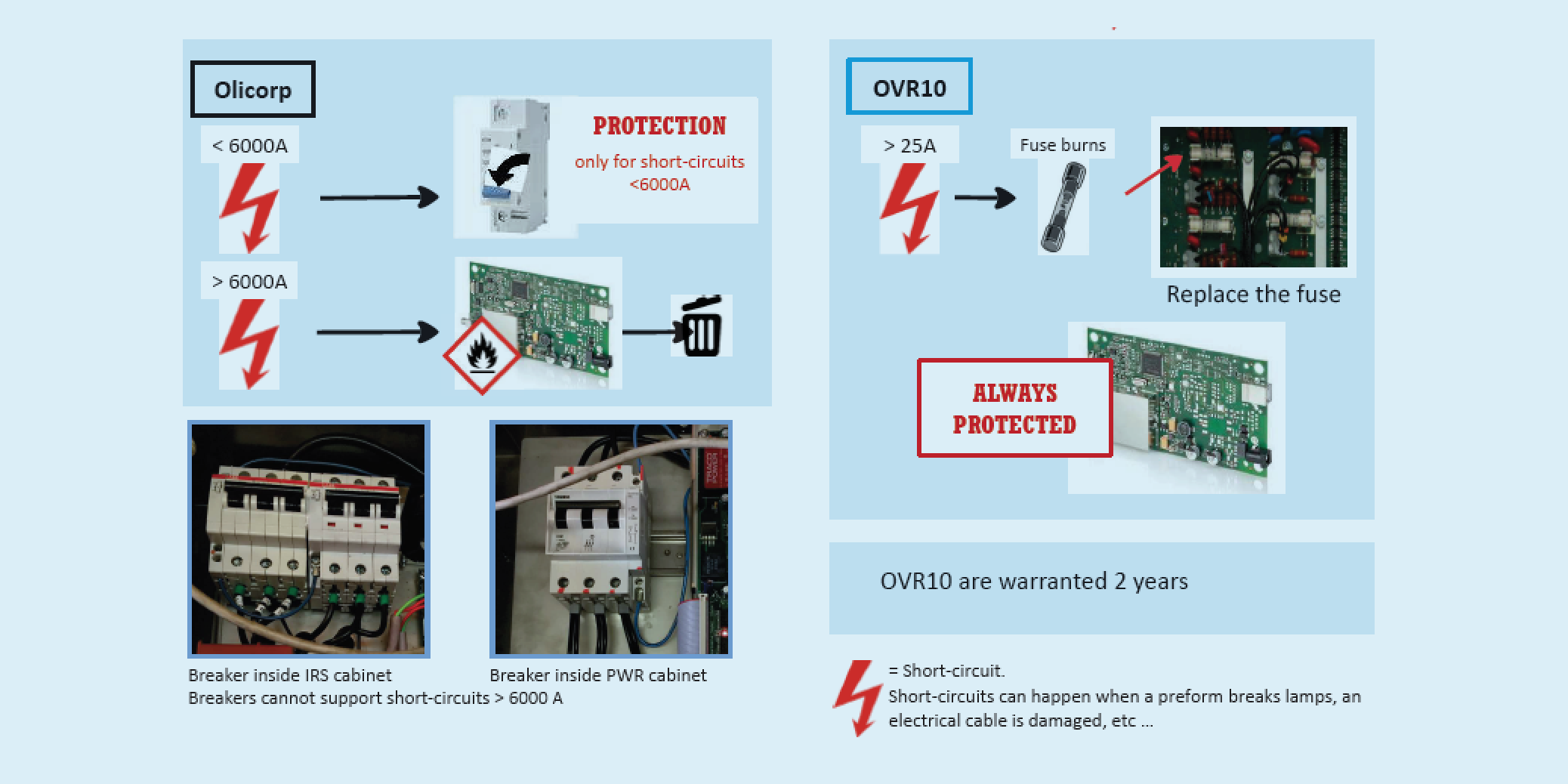

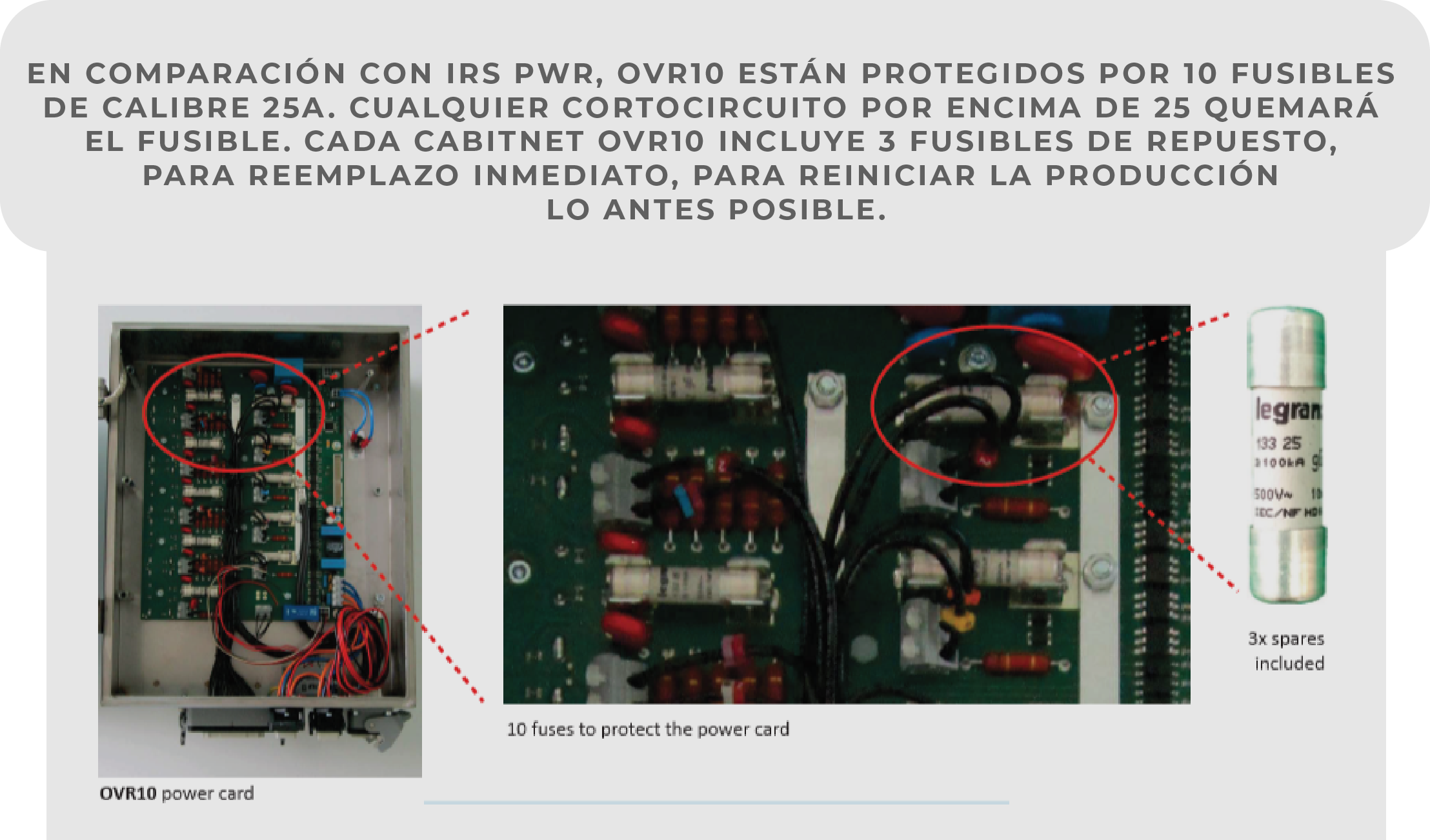

Canales: 10 protegidos por fusibles con x15 in para corriente de arranque.
Potencia por canal: hasta 10 A RMS con x15 In para corriente de arranque.
Fuente de alimentación DC: 24VDC / 250mA
Fieldbus: Profibus DP esclavo a 12 Mb / s
